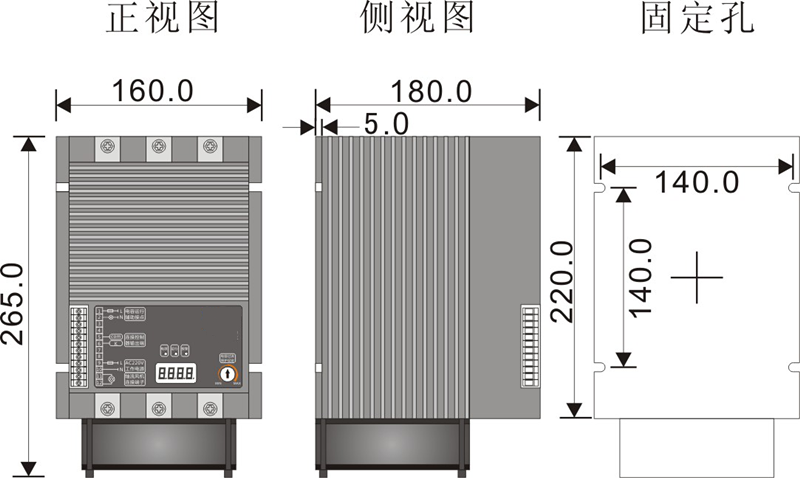

MWT-TSC晶閘管投切開關專為0.4－0.69KV電力電容器動態快速補償設計的投切開關。主要適用于沖擊性負荷，需要快速投切電容器的用電負荷現場，比如：電焊機、軋鋼、港口行吊、電梯、變頻爐等負荷快速變化現場。
MWT-TSC晶閘管投切開關的模塊采用高速CPU測控，具有多重保護方案（電流保護和溫度保護）及快速投切技術，保證觸發模塊控制可控硅為電壓過零點接通，電流過零點斷開，不產生合閘涌流。
1、工作環境條件
環境溫度：-40℃～+80℃
相對濕度：40℃時，20%～90%
海拔高度：≤3500M
2、額定工作電壓
工作電源：AC220V ±15%
頻率：50Hz/60Hz
3、主要技術指標
控制電壓：DC 12V
控制端電流：10mA
響應時間：≤20ms
再投延時：≤100ms
整機功耗：≤12VA
連續每次接通間隔：≥100ms
過流保護整定：0～200A
絕緣等級：在正常大氣條件下≥10MΩ

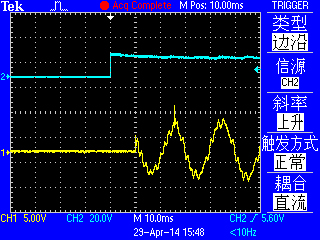

4、響應時間波形圖

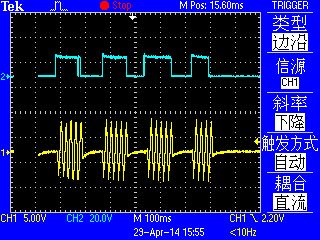

5、再投間隔波形圖
|

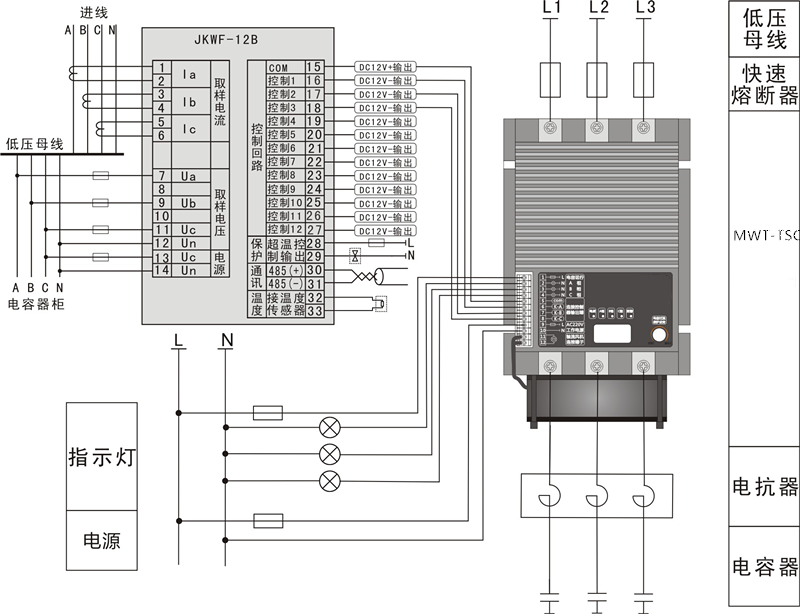

MWT-TSC三相控制端子解釋 |
|
|
|
3A，250V繼電器無源干接點，外接電源及指示燈 |
|
③④ |
空端子 |
|
⑤⑥ |
⑤+12V公共端 ⑥－12V控制端連至控制器 |
|
⑦⑧ |
空端子 |
|
⑨⑩ |
外接AC220V電源 |
|
|
接開關下部軸流風機 |

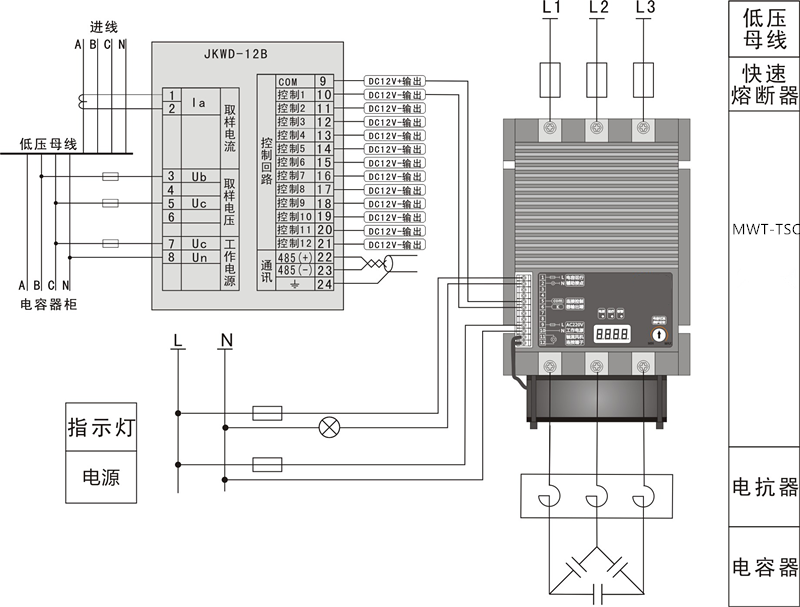

MWT-TSC單相型接線圖
|
MWT-TSC單相控制端子解釋 |
|
|
|
3A，250V繼電器無源干接點， |
|
⑤⑥⑦⑧ |
⑤+12V公共端 ， |
|
⑨ ⑩ |
外接AC220V電源 |
|
|
接開關下部軸流風機 |
