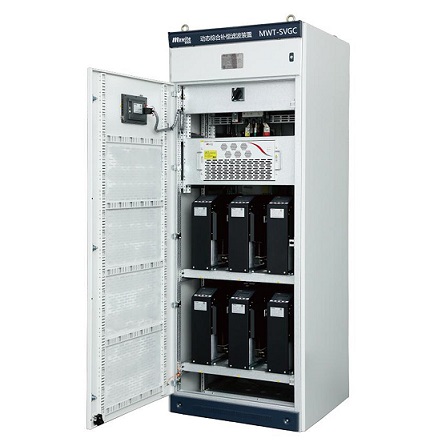

MWT-SVGC補償系統結合了動態補償SVG和補償電容器兩者的優點，對于系統中比較穩定的無功需量部分可以通過電容器進行補償；對于系統中變化快的無功需量部分可通過SVG快速補償。該系統既可以滿足用戶無功補償?shù)男枨螅挚梢源蠓冉档驮O備成本。

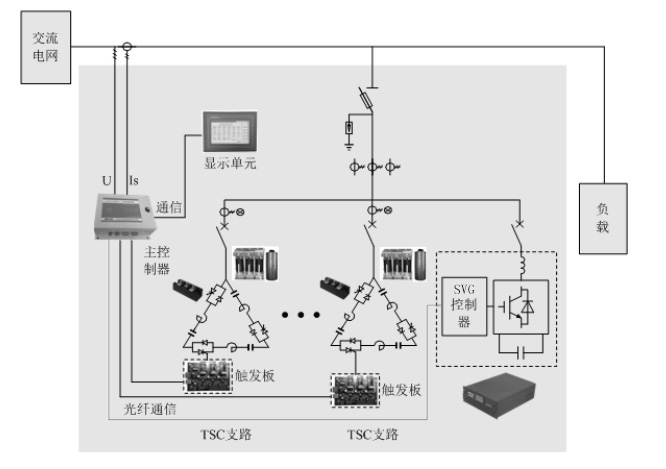

智能控制器與SVG結合，智能控制器通過RS485連接與SVG通訊，實現兩個裝置之間的信息交換。先通過智能控制器控制電容器補償固定部分無功，再控制SVG補償快速變化部分，也可設置濾除部分諧波。代替普通補償裝置最小補償容量的支路,由于SVG可連續輸出無功功率，配合TSC晶閘管投切電容器后就能消除原有的輸出臺階誤差（斷續補償），整機容量可快速連續輸出，達到提高補償精度的目的，因此在本機容量足夠的情況下既可實現全程高功率因數的效果又能進行有效濾波。
用戶可根據需求，將SVG模塊與LC進行靈活搭配，實現不同方面的應用優勢
性能優勢：SVG使SVGC補償范圍從-1~1，同時進行盲點覆蓋補償；
高性價比：根據不同的補償需求，定制不同的產品搭配，可減少不必要的費用；
擴大應用行業覆蓋：與SVC相比，可應用于負載無功快速變化的場合，擴大應用行業范圍。
| SVGC方案一 | SVGC方案二 | SVGC方案三 | |
| LG | 50×50 | 50×4 | 30×9 |
| SVG | 50 | 100 | 30 |
| 補償容量 | -50~300 | -100~300 | -30~300 |

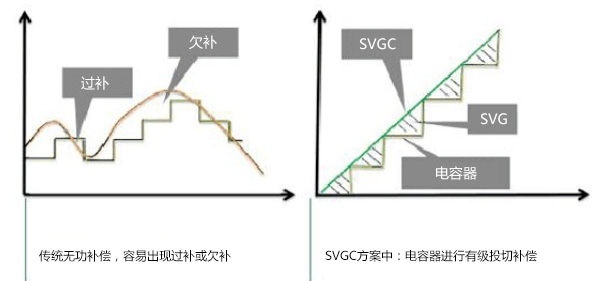

TSC投切時有級差，會造成無功電能的累積，而MWT-SVGC能線性連續投入。
MWT-SVGC中的SVG體現出電力電子開關的優勢
在SVGC方案中，SVG模塊實現快速響應，通常投切一次100ms以上，而SVG中的IGBT 1秒鐘投切次數可超15000次；傳統的SVC中，晶閘管僅為快速開關作用，無法體現出"高頻快速投切"價值。
|
|
| SVG快速響應時間 33.4μs <50μs | SVG快速響應時間 14.7ms <15ms |
GB/T 15576-2008 低壓成套無功功率補償裝置
JB/T 11067-2011 低壓有源電力濾波裝置
GB/T 12747-2004 自愈式低電壓并聯電容器
JB/T 9663-1999 低壓無功功率自動補償控制器
GB/T 12325-2008 電能質量 供電電壓偏差
GB/T 12326-2008 電能質量 電壓波動和閃變
GB/T 14549-1993 電能質量 公用電網諧波
GB/T 15543-2008 電能質量 三相電壓不平衡度
GB/T 15945-2008 電力系統頻率允偏差
GB/T 18481-2001 暫時過電壓和瞬態過電壓
