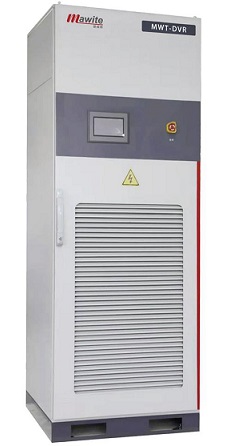

串聯動態電壓調節器 （ Dynamic Voltage Regulator， 簡稱DVR）是配電網絡電能質量控制設備中的代表。DVR 串聯在供電電源和負載之間，持續監測輸入側電源電壓，一旦發現供電電壓偏離額定電壓水平，DVR會通過逆變器系統產生一個合適的補償電壓注入系統，保證輸出側電壓穩定，確保受保護的負載不受電壓變化的影響。

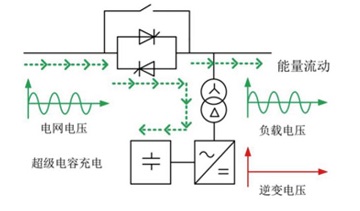

可實現單相跌零持續補償，當電網電壓發生暫降或斷電時，DVR自動由待機狀態轉為運行模式；
當電網電壓恢復正常時，DVR自動由逆變運行模式轉為待機狀態。
旁路開關為維修機械旁路，當系統出現故障時，斷開進線與出線開關，閉合旁路開關，可對后級進行不斷電維修。（選配）

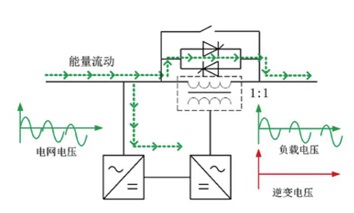

電網電壓在正常范圍內時，整流器處于穩壓狀態，逆變器處于待機狀態，
不工作，此時晶閘管導通，輸出電壓即為輸入電壓。

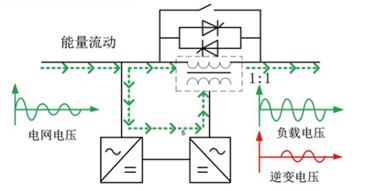

電網電壓異常時，逆變器立即檢測到電壓的變化，控制晶閘管關斷，此時逆變器輸出電網電壓與設定電壓的差值，
通過變壓器耦合與電網電壓疊加，輸出電壓即為輸入電壓與逆變電壓之和，即設定電壓。
可同時治理電壓暫降、暫升、短時中斷；
損耗低，功率模塊根據IGBT溫度調速運行，提高運行壽命；
逆變器僅在電壓暫降發生時動作，提高運行壽命及可靠性；
電網側旁路，低損耗。

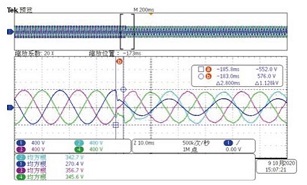

圖為三相電網電壓跌為120V，DVR治理效果圖，當電網電壓跌落時，DVR設備快速補償，將負載電壓補償到設定值。
CH1：A相電網電壓
CH2：A相負載電壓
CH3：B相電網電壓
CH4：C相電網電壓
